一体化预制泵站的设计原则

2021-01-28

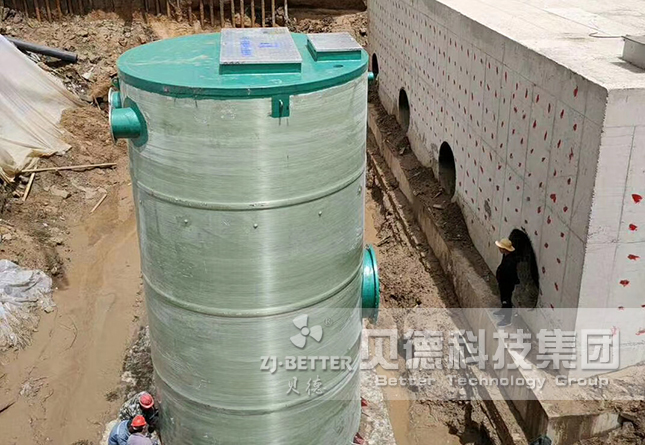

一体化泵站又名智能一体化预制泵站，是专门为城市雨水收集与输送以及城镇污水提升而设备的。泵站是能提供有一定压力和流量的液压动力和气压动力的装置和工程称泵和泵站工程。排灌泵站的进水、出水、泵房等建筑物的总称。预制泵站是生产厂家整套提供，预制出厂，适合于中小型泵站，相对于传统泵站土建成本低，不影响周边环境。一体化预制泵站目前国内的生产厂家非常多，鱼龙混杂，质量参差不齐，选择一体化预制泵站的厂家首先要看厂家做过哪些案例，必要的时候要去厂家看一下实际的生产车间是什么样，是否具备相应的生产能力。

一体化预制泵站的设计原则

一、一体化泵站基本设计原则

（1）总体布置应合理，特别是排灌结合或自排、自引与提水相结合的泵站以及闸站结合的泵站，在布置上应力求紧凑，充分利用建筑物进行调节。

（2）在泵型的选择上应力求使泵站设计扬程与水泵额定扬程相一致，且满足灌溉与排水流量的要求。并尽量选用技术上先进的泵型，以保证泵站装置效率高，运行费用省。同时所选用的泵型应是比较成熟的泵型，有一定的运行实践，应尽量避免选用试验泵型。

（3）泵型的选择要充分考虑一体化泵站的用途和工作性质。对那些年工作时间较长的灌溉和补水泵站应选择高效区范围宽, 且效率高、汽蚀性能好的泵型。对那些以排涝为主的泵站则应选择工作性能可靠、结构简单的泵型。

（4）工程布置应尽量采用正向进水，确保每台机组的进水条件良好，流态均匀。在工程布置上不得不采用侧向进水时，在设计中应尽量延长侧向进水口与水泵的距离，并采取一定的导流措施。

（5）出水池的设计应尽量避免急弯而引起水流撞击、壅高。压力水箱的设计应避免各出水管道水流的相互冲击而增加能量损耗。

（6）应尽量采用当地可利用的建筑材料。设计应保证施工简单、方便，且工程投资较少。


二、一体化泵站的进水设计原则

(1)引河设计：包括引河底宽、边坡、底坡、水深等参数的确定。

(2)前池的设计：主要确定前池的宽度、扩散角、长度、底坡、翼墙型式及前池冒水孔、反滤层的尺寸和型式等。

(3)进水池的设计：主要确定进水池的型式、宽度、长度、进水管喇叭口悬空高、淹没深度、进水池后壁型式和形状、管口至后壁的距离以及拦污设施等。

三、一体化泵站的出水设计原则

(1)出水型式的确定：根据泵房结构型式和布置要求，确定采用开敞式出水池或压力水箱。

(2)出水池的设计：确定出水池宽度、深度、长度与衔接段尺寸等。

(3)压力水箱设计：包括压力水箱的结构型式、平面尺寸、高度等。

(4)泄水建筑物设计：对排涝或排灌泵站还需考虑泄水建筑物部分的布置和尺寸确定及结构设计。
