XBD-S卧式单级双吸消防泵组

XBD-S型单级双吸、卧式消防泵组，是贝德科技集团根据市场需要开发的新产品之一。本产品执行标准为GB6245《消防泵》，采用可靠的水力模型，结合双吸泵特点设计和制造。产品高效节能、性能可靠、安装使用方便。用于输送清水及物理化学性质类似于清水的液体。液体最高温度不得超过80℃。

产品介绍

XBD-S型单级双吸、卧式消防泵组，是贝德科技集团根据市场需要开发的新产品之一。本产品执行标准为GB6245《消防泵》，采用可靠的水力模型，结合双吸泵特点设计和制造。产品高效节能、性能可靠、安装使用方便。用于输送清水及物理化学性质类似于清水的液体。液体最高温度不得超过80℃。XBD-S消防泵通过使用原型叶轮和改型叶轮及其切割，型谱饱满宽广、使用效率高，在型谱性能范围内，可提供恰当满足用户所需要的任意流量扬程工作点的水泵。其采用了可自平衡轴向力及径向力的水力模型，性能稳定、效率高、结构紧凑、振动小、泵体耐压高、安装维修方便。主要用于消防系统增压送水，也可适用于自来水厂、灌溉、排水泵站、电站、空调循环用水、工业供水系统、消防系统、船舶工业、炼油系统、采矿等输送液体的场合。

结构紧凑

泵结构紧凑、布置合理、外形美观

连接方便

进、出口径相同，便于管路连接

运行平稳

泵运行平稳、噪音低、寿命长

密封性好

密封可靠、无泄漏

安全可靠

排阻力小，冷却效果好，故障率低

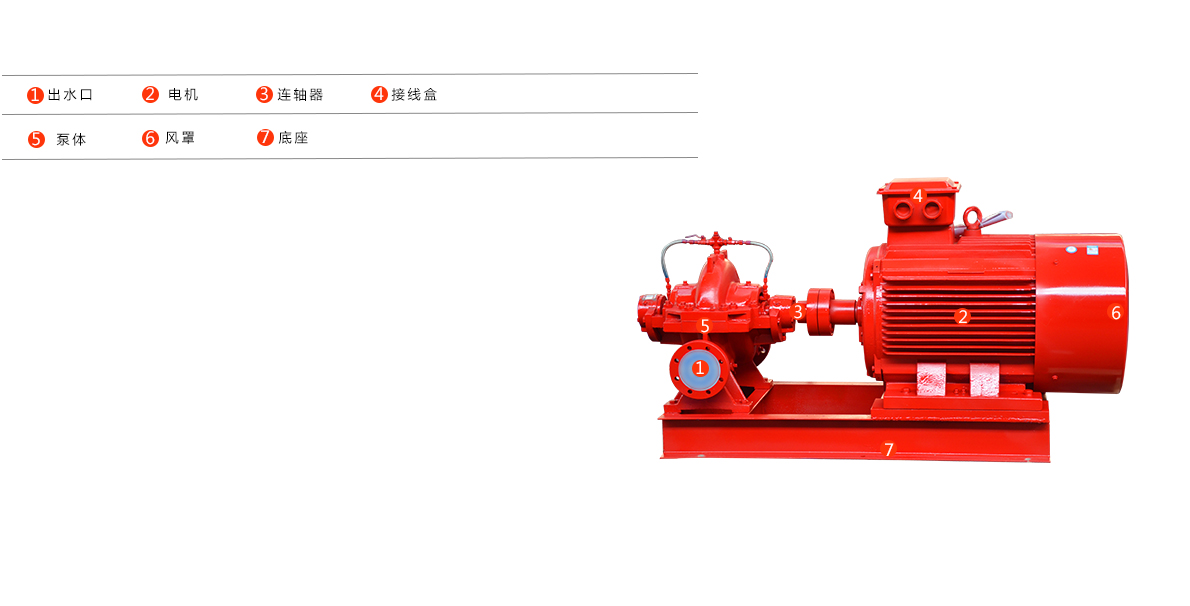

产品结构

在线咨询

选择项目所在地，系统会自动匹配区域义务经理为您提供服务。

查询

免费通话

请留下您的联系方式，获取业务经理快速询问

产品特点

1、内置式密封润滑结构：泵内置式密封润滑结构，密封循环水对泵密封系统的润滑、冲洗更为直接、有效。
2、外形美观：直线型的外观并在泵盖上附加强筋，内置式密封润滑结构使泵整体结构浑然一体，灵活的结构设计使泵更加精美大方。
3、高效率：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。泵体采用双流道设计，以减小径向力。泵体、泵盖、叶轮等过流部采用树脂砂板模造型，保证了外观及流道尺寸以及泵的水力效率。
4、平衡精度高：转子部件动平衡精度为G1.0级。
5、轴：轴短且刚性好，增加轴径，以延长轴承和机械密封的使用寿命。轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
6、双蜗壳：高扬程泵采用双蜗壳结构，减轻了径向力。

应用范围

各种消防增压和恒压泵场合

各种消火栓、消防主泵喷淋泵

各种住宅消防系统工业消防系统

各种仓库石油装卸码头物流园区和其他防火要求高的场合

技术参数

设备型号	型号	流量		额定压力		功率	进/出口径
设备型号	型号	m3/h	L/S	MPa	Bar	KW	mm
XBD10/5G-S	25-30x4	18	5	1	10	18.5	65/65
XBD11/5G-S	25-30x4	18	5	1.1	11	18.5	65/65
XBD12/5G-S	25-30x4	18	5	1.2	12	18.5	65/65
XBD13/5G-S	25-30x5	18	5	1.3	13	22	65/65
XBD14/5G-S	25-30x5	18	5	1.4	14	22	65/65
XBD15/5G-S	25-30x5	18	5	1.5	15	22	65/65
XBD16/5G-S	25-30x6	18	5	1.6	16	30	65/65
XBD17/5G-S	25-30x6	18	5	1.7	17	30	65/65
XBD18/5G-S	25-30x6	18	5	1.8	18	30	65/65
XBD19/5G-S	25-30x7	18	5	1.9	19	30	65/65
XBD20/5G-S	25-30x7	18	5	2	20	30	65/65
XBD21/5G-S	25-30x7	18	5	2.1	21	30	65/65
XBD22/5G-S	25-30x8	18	5	2.2	22	37	65/65
XBD23/5G-S	25-30x8	18	5	2.3	23	37	65/65
XBD24/5G-S	25-30x8	18	5	2.4	24	37	65/65
XBD10/10G-S	46-30x4	36	10	1	10	30	80/65
XBD11/10G-S	46-30x4	36	10	1.1	11	30	80/65
XBD12/10G-S	46-30x4	36	10	1.2	12	30	80/65
XBD13/10G-S	46-30x5	36	10	1.3	13	37	80/65
XBD14/10G-S	46-30x5	36	10	1.4	14	37	80/65
XBD15/10G-S	46-30x5	36	10	1.5	15	37	80/65
XBD16/10G-S	46-30x6	36	10	1.6	16	37	80/65
至
XBD15/170G-S	600-60x3	612	170	1.5	15	450	300/250
XBD16/170G-S	600-60x3	612	170	1.6	16	450	300/250
XBD17/170G-S	600-60x3	612	170	1.7	17	450	300/250
